概述
塑料排水板也稱土工聚合物排水帶、塑料板，是一種常用的帶狀排水材料，其截面寬度為10cm，厚度為5mm左右，其質量指標主要為復合體及濾膜的抗拉強度和縱向通水量。
本產品應國家建材局質量檢測中心要求，由我廠研制生產，經質檢中心運行試驗證明，設計合理、各項指標均達到設計要求；是用于測試塑料排水板縱向通水量的專門測試儀器。
測試標準與技術要求
2.1測試標準：塑料排水板質量檢測標準JTJ/T257-96
2.2塑料排水板縱向通水量的檢測及計算方法。
2.2.1通水量為在單位水力梯度下單位時間排水量。
2.2.2通水量在通水儀上測定，通水儀施加的側壓力通過乳膠膜傳遞給排水板。
2.2.3乳膠膜的厚度小于0.3mm；側壓力可一次施加到350KPa，且持續到通水量穩定為止。
2.2.4排水板的有效測試長度為40cm，排水板用乳膠膜包裹，乳膠膜厚度不超過0.3mm，施加350KPa側壓力通過乳膠膜傳遞給排水板，水頭差20cm。
2.2.5測試時水力梯度采用0.5，通水量以時間間隔6h以上的兩次測試通水量差值小于2%為穩定條件，并以此作為排水板的通水量測試值。
2.2.6通水量的測試數量一般采用2條，以2條排水板的通水量測試值的平均值作為該排水板的通水量值。
2.2.7通水量的計算公式：
q=
q——通水量（cm3/s）
Q——t時間內水流量（cm3）
 ——水頭差（cm）,取20cm
t——測量水流量的時間（s）
l——排水板有效長度（cm），取40cm
 ——水動力粘滯系數比，根據試驗時溫度由表查得。
工作原理
通過送水泵將送水溢流水箱中的水送入工作容器內，使容器內充滿水，再啟動加壓泵，為加壓容器加壓，通過壓力控制智能表控制水壓，再由加壓容器將壓力傳遞至工作容器，使之壓力平衡。
儀器的組成
.jpg)

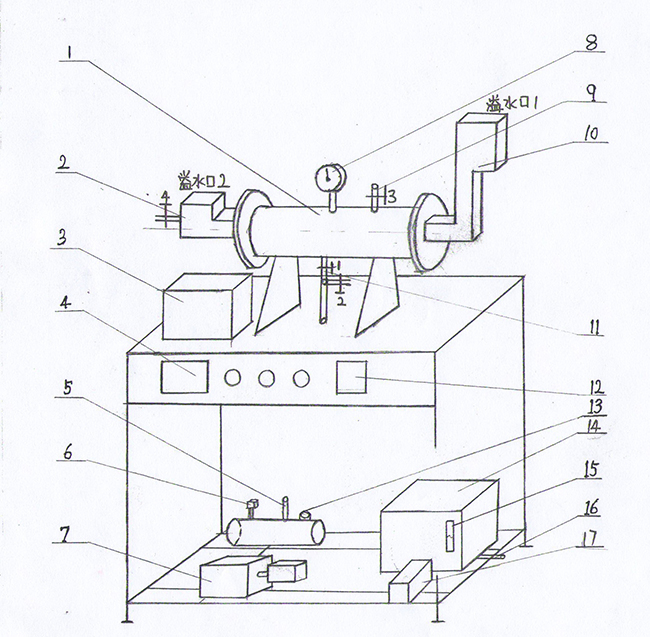

圖1.塑料排水板通水量測定儀示意圖
1.工作容器 2.溢流平衡水箱 3.進水壓力水箱
4.壓力控制表 5.加壓銅管 6.壓力傳感器
7.加壓泵 8.壓力表 9.排水管
10.進水平衡水箱 11.送水管 12.時間控制表
13.加水口 14.送水溢流水箱 15.水位顯示器
16.排水口 17.送水泵
新型塑料排水板縱向通水量測定儀在工作容器與加壓容器間增加了壓力控制閥，更加精確的控制工作容器內壓力值；原來水箱與工作容器4螺桿連接改為合頁式復合連接，方便試驗人員操作；取消溢水口閥門，改為自動計時系統控制。

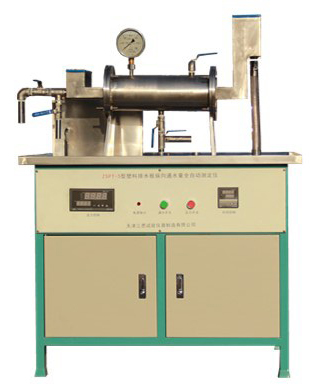

塑料排水板通水量測試儀（見圖）。它由不銹鋼制成，分八個主要組成部分：工作容器、加壓容器、溢流平衡水箱、進水平衡水箱、進水壓力水箱、送水溢流水箱、電動加壓泵、電動送水泵。
工作容器由 130、厚2mm的不銹鋼圓筒與.jpg) 200、厚10mm的法蘭盤焊接而成，有效長度為40cm。法蘭盤的中間開橢圓孔，孔口尺寸為120mm×15mm，與孔口底邊齊平設置帶孔眼的不銹鋼承托盤。工作容器上布置加壓表、排水口（帶閥門）、加壓口（帶控制閥）、送水口（帶閥門）、溢流口（帶閥門）。
進水平衡水箱高30cm，通過150mm×40mm的水平連接段與法蘭盤焊接成整體。法蘭盤的開孔同壓力容器的法蘭盤一致。在水箱高10cm處設置進水口。水箱內設置一道高25cm（以水箱的底面為基點）的溢流坎，進水平衡水箱的外側設置溢水口1。
溢流平衡水箱高為7cm，通過150mm×40mm的水平連接段與法蘭盤焊接成整體。法蘭盤的開孔同壓力容器的法蘭盤一致。水箱內設置一道高5cm（以水箱的底面為基點）的溢流坎，溢流平衡水箱的外側設置溢水口2。
試驗操作
5.1安裝試樣
將塑料排水板裁成約48cm長的試樣，兩頭的濾膜各除去1cm，將排水板芯帶的4只角剪成45°倒角，并小心地裝入管狀乳膠膜內。
把排水板連同乳膠膜通過工作容器的孔口送入容器，沿承托板從另一孔口送出，使法蘭盤兩端的外露長度為4cm左右。
用橡膠墊分別套住排水板的出露部分，使橡膠墊緊貼法蘭盤外側，并將乳膠膜翻轉包在橡膠墊上。另兩塊橡膠墊分別套住排水板的剩余出露部分，使乳膠膜的翻轉部分被夾在橡膠墊之間。排水板的濾膜應超出橡膠墊。
通過4顆螺桿分別將進水平衡水箱和溢流平衡水箱固定在工作容器上，均勻擰緊螺絲。
5.2通水
將進水壓力水箱3與送水溢流水箱14注水至容器總容積的3/4以上，接通電源，電源指示燈亮，打開閥門2、通水開關，使進水平衡水箱10注水，直至溢流平衡水箱2中有水流出，打開閥門1、閥門3、關閉閥門2，使工作容器1內注水，直至閥門3中有水流出，持續一段時間，以使排水板中的空氣排出和濾膜充分濕潤；之后關閉閥門1、閥門3，關閉通水開關。
5.3加壓
打開加壓開關，加壓泵開始工作，通過加壓泵自動加壓至350kpa自動停止。
由于排水板的變形，壓力會有所降低，此時加壓泵會隨時補壓，直至壓力穩定。該過程所需時間與排水板的芯帶強度和濾膜強度有關，大致需要0.5～2小時。
5.4測試通水量
打開通水開關、打開閥門2、閥門4，使溢水口1和溢水口2有水排出，此時排水板兩頭的水位差正好為20cm，水力梯度為0.5，檢查壓力是否為350kpa。一切都符合要求后，可用量筒在溢水口2處測量通水量，并測水溫。6小時后重復測通水量，當二者的相對誤差小于2%時，以后者的通水量作為該排水板的通水量測試值。
每組排水板的測試數量為2條，以2條排水板的平均值作為改組排水板的通水量值。
配件清單
1、使用說明書
2、合格證
3、乳膠膜 5個
4、橡膠墊 4塊，厚1cm，尺寸為150mm×60mm，中間開孔，尺寸為110mm×6mm。
ZSPT-5型
塑料排水板縱向通水量全自動測定儀
使 用 說 明 書
天津三思試驗儀器制造有限公司
